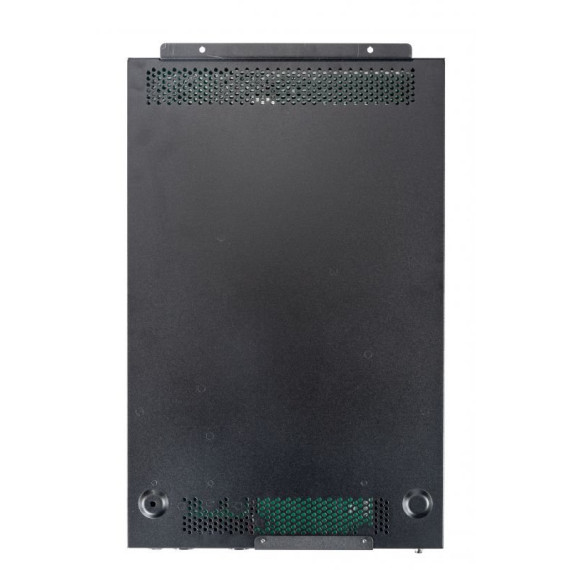

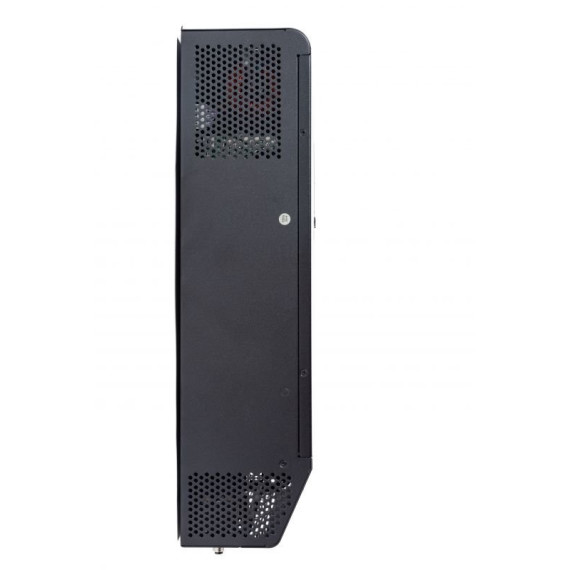

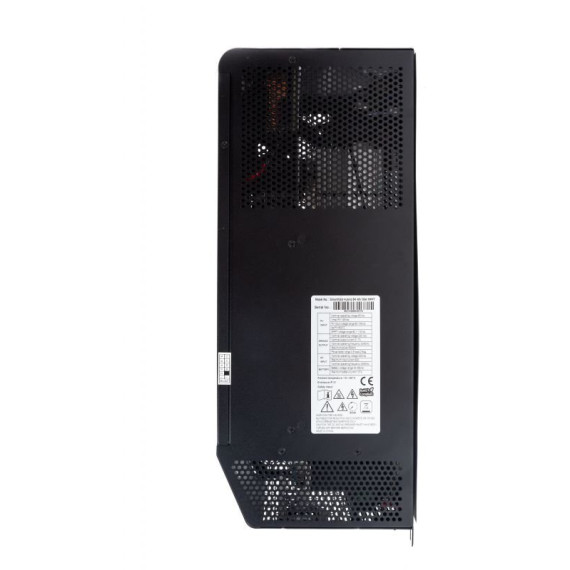

Солнечный инвертор SmartWatt Hybrid PRO 5 кВА + контроллер MPPT 80А
Инвертор SmartWatt HYBRID 5 кВА с встроенным MPPT контроллером 80 ампер - гибридный инвертор, позволяющий питать потребителей, используя энергию с солнечных батарей, запасенную энергию с аккумуляторов или просто транслируя внешнюю сеть питания.
ВОЗМОЖНОСТЬ УВЕЛИЧЕНИЯ МОЩНОСТИ СЕТИ: за счет смешивания энергии от солнечных панелей и аккумуляторов.
ПАРАЛЛЕЛЬНАЯ РАБОТА ДО 9 ИНВЕРТОРОВ: в функционал инвертора заложена возможность параллельного подключения для увеличения мощности.
- Для однофазной сети можно подключить до 9 устройств, при этом максимальная мощность системы составит 45 кВт.
- Для трехфазной сети максимальная мощность составит 45 кВт, так же с ограничением - не более 9 инверторов в системе, но при этом количество инверторов на фазу может быть разной. Для подключения нескольких инверторов необходимо установить дополнительную плату параллельного подключения, соединить инверторы кабелем для параллельного подсоединения и подключить информационный кабель общего тока. Плата и кабели идут в комплекте с инвертором.
Преимущества инвертора SmartWatt HYBRID 5K 48V MPPT
- В режиме работы от АКБ на выходе инвертора чистый синус
- Режим подмешивания энергии в сеть, возможность увеличения мощности входной сети
- Есть возможность работы без аккумуляторов в режиме сетевого инвертора от солнечных панелей
- Заложена возможность масштабирования системы для увеличения мощности для 1 и 3-х фазной сети
- Сила тока зарядного устройства для аккумуляторов регулируется в пределах до 160А
- Настройка приоритетов работы от сети или от солнечных батарей
- Встроенная защита от перегрузки, короткого замыкания и перегрева
- Интеллектуальный режим зарядного устройства АКБ продлевает срок его службы
- Опционально, возможно подключение Wi-Fi модуля для удаленного мониторинга
- Может работать от сетевого напряжения или от генератора
В составе инвертора Delta SmartWatt Hybrid 5K есть мощный MPPT контроллер заряда от солнечных батарей, зарядное устройство для различных типов АКБ и преобразователь постоянного напряжения в переменное.Инвертор SmartWatt серии Hybrid можно использовать как универсальное устройство для резервных и солнечных станций.
Схема подключения к инвертору потребителей и источников энергии:
Схема подключения к инвертору потребителей и источников энергии
Рекомендуемая конфигурация для подключения
солнечной панели DELTA SM 250 поли
Характеристики солнечной панели
- Мощность солнечной панели 250 Вт
- Напряжение в точке максимальной мощности (Ump) 30,5 В
- Напряжение холостого хода (Uoc) 37,8 В
- Ток в точке максимальной мощности (Imp) 8,2 A
- Ток короткого замыкания (Isc) 8,81 А
Расчетное количество панелей
- Солнечные панели 24шт. - 6000 Вт
1 MPPT - 2 шт. последовательно, 6 шт. параллельно
2 MPPT - 2 шт. последовательно, 6 шт. параллельно - Солнечные панели 24шт. - 6000 Вт
1 MPPT - 3 шт. последовательно, 4 шт. параллельно
2 MPPT - 3 шт. последовательно, 4 шт. параллельно
Технические характеристики инвертора
Вход солнечных панелей:
- Максимальная суммарная мощность: 6 кВт
- Макс. напряжение холост. хода (DC): 150 В
- Рабочий диапазон MPPT контроллера (DC): 60-115 В
- Количество MPPT контроллеров: 1
Экспорт энергии в сеть (цепь переменного тока):
- Выходное напряжение (АС): 220/230/240 В
- Диапазон напряжений при экспорте энергии: 184 - 264 или 195 - 253 В
- Диапазон частот при экспорте энергии: 49 - 62 Гц
- Номинальный выходной ток: 21,7 А
- Коэффициент мощности: > 0,99
- Форма выходного напряжения: Чистая синусоида
- Максимальный КПД преобразования DC/AC: 90%
Автономный и гибридные режимы (сетевой вход):
- Допустимый диапазон входных напряжений (AC): 90-280 или 170-280 В
- Диапазон частот: 50 / 60 Гц
- Номинал силового реле: 40 А
Режим работы от аккумулятора (цепь переменного тока):
- Номинальное выходное напряжение (AC): 220/230/240 В
- Форма выходного тока: чистый синус
- КПД (постоянный ток в переменный): 93%
Параметры аккумулятора и заряд
- Номинальное напряжение на аккумуляторе (DC): 48 В
- Макс. ток заряда от сети: 60 А
- Макс. ток заряда от солнечного модуля: 160 А
Подключение:
- Параллельное подключение: Да
- Внешний защитный блок: опционально
- Внешний интерфейс: USB или RS232/Сухой контакт
Габаритные размеры:
- Размеры (ВхШхГ): 483 × 295 × 190
- Вес: 16 кг
