Солнечная батарея Delta SM 170-12 поли - одна из самых удобных моделей для установки на крыше автодома или кемпера и пользуется большой популярностью у наших заказчиков.
Солнечные панели Delta SM 170-12P надежны, долговечны и производительны. При производстве солнечных батарей 170Вт используются фотоэлементы самого высокого класса Grade A (высший уровень классификации качества). Благодаря закаленному стеклу и жесткой алюминиевой раме эти солнечные модули обладают достаточной прочностью и удобны в монтаже. Жесткая конструкция позволяет панелям не деформироваться даже в экстремальных погодных условиях.
Также солнечные панели 170 Вт используются в небольших солнечных станциях на дачах и в частных домах.
По вопросам установки, подключения, эксплуатации солнечных батарей пожалуйста обратитесь за консультацией к нашим инженерам.
Задайте вопросы в WhatApp
Технические характеристики Солнечной батареи DELTA SM 170-12P
Фотоэлементы
- ТехнологияПоликристалл
- Толщина ячейки180 мкм
- Количество ячеек36 (4х9)
- Категория качестваGrade A
Электрические параметры (STC)*
- Пиковая электрическая мощность (Pmax)170 Вт
- Толеранс+3%
- Номинальное напряжение (Unom)12 В
- Напряжение в точке максимальной мощности (Ump)19.01 В
- Ток в точке максимальной мощности (Imp)8.94 А
- Ток короткого замыкания (Isc)9.2 А
- Напряжение холостого хода (Uoc)22.62 В
- Предохранитель (Imax)15 А
- КПД элемента ФЭМ19.4 %
- Практический КПД модуля17.14 %
- *Стандартные условия измерения (STC): плотность света 1000 ВТ/м2, воздушная масса АМ=1,5, номинальная температура 25°С
Температурные коэффициенты
- NOCT* (±2°С)47±2°С
- По мощности (Pmax)-0,47 %/°С
- По напряжению (Uoc)-0,38 %/°С
- По току (Isc)0,04%/°С
- Температура эксплуатации и хранения-40÷85°С
- *NOCT – нормальная рабочая температура солнечного модуля
Механические параметры
- Размеры модуля1480 х 670 х 35 мм
- Вес12 кг
- РамаАнодированный алюминий
- Клеммная коробкаIP65
- КоннекторыMC4
- Длина кабеля900 мм
- Сечение кабеля4 мм²
- Количество диодов2
- Ветровая нагрузка5400 Па
![]()
ЗАКАЛЕННОЕ СТЕКЛО ТОЛЩИНОЙ 3.2 ММ
![]()
ПРОЧНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ
![]()
ЗАЩИЩЕННАЯ КОРОБКА СО СТЕПЕНЬЮ IP67

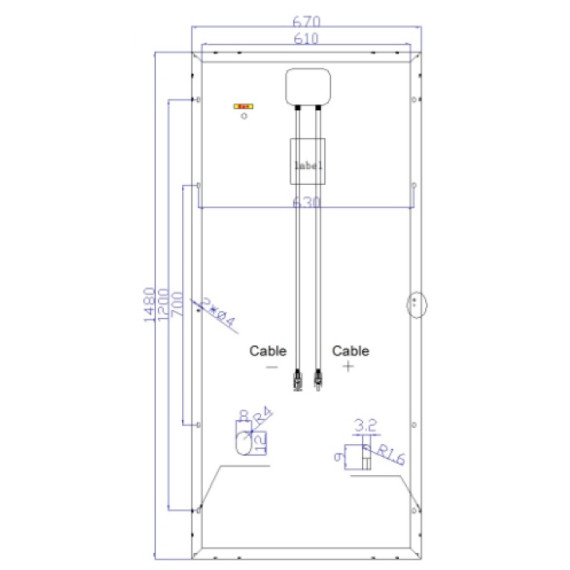

Габаритные размеры солнечной батареи Delta SM 170-12 P
![]()
Схема подключения солнечной панели к контроллеру и АКБ
![]()
Производительность солнечной батареи
Максимальная выработка с солнечной панели достигается когда солнечные лучи попадают под прямым углом. Когда батарея устанавливается стационарно, желательно направиль ее максимально ЮГ. При установке на ЮГ вы максимально охватите период солнечной активности. При этом угол наклона для стационарной установке делают равным широте местности. Например для района С-Петербурга и ЛО угол солнечные батареи желательно устанавливать под углом 60° к углу горизонта.
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ: Солнечные панели DELTA качества Grade А отличаются от панелей других производителей качеством сборки, индивидуальным флеш-тестом каждой панели (когда проверяется каждая панель, а не выборочно из партии). Срок службы солнечных батарей более 25 лет. Гарантия 10 лет на материалы, пленки не отслоятся, стекло не помутнеет, элементы будут работать не менее 25 лет. В первые 10 лет эксплуатации снижение мощности солнечных батарей DELTA не превышает 10%, а за 25 лет – 20%.
УСТАНОВКА: Для монтажа солнечных панелей DELTA SM 170-12 P рекомендуется использовать специальный Z-крепеж который можно приобрести в нашем интернет магазине. При последовательном соединении должны использоваться панели одной модели и желательно одной партии. При последовательном соединении модулей - используйте MPPT контроллеры заряда. Для максимальной эффективности работы любых солнечных батарей выбирайте оптимальный угол наклона для вашей местности, например для Санкт-Петербурга это 60°.
ОБСЛУЖИВАНИЕ: Осенние листья, снег и пыль, оседающие на лицевую часть модуля могут значительно уменьшить выработку энергии солнечной батареей. Поэтому необходимо регулярно очищать их поверхность с помощью мягкой ветоши. Недопустимо использование средств, содержащих абразивные частицы. Также периодически нужно осматривать все электрические соединения, коннекторы для исключения обрывов в цепи и коротких замыканий.
УПАКОВКА И ТРАНСПОРТИРОВКА: Все модули Delta выпускаются в индивидуальной картонной коробке. При транспортировке солнечных батарей в регионы России обязательна дополнительная жесткая упаковка (деревянная обрешетка или паллетный борт). За сохранность груза при отправке модулей без жесткой упаковки поставщик и транспортная компания ответственности не несут.
Паспорт/Гарантийный талон на Delta SM 170-12 P (SM_170-12_P.pdf, 216 Kb) [Скачать]
Сертификат соответствия на панели Delta SM (sert_delta_sm.pdf, 424 Kb) [Скачать]
Каталог оборудования для солнечных электростанций DELTA Solar (delta_solar-catalog2020.pdf, 24,195 Kb) [Скачать]
