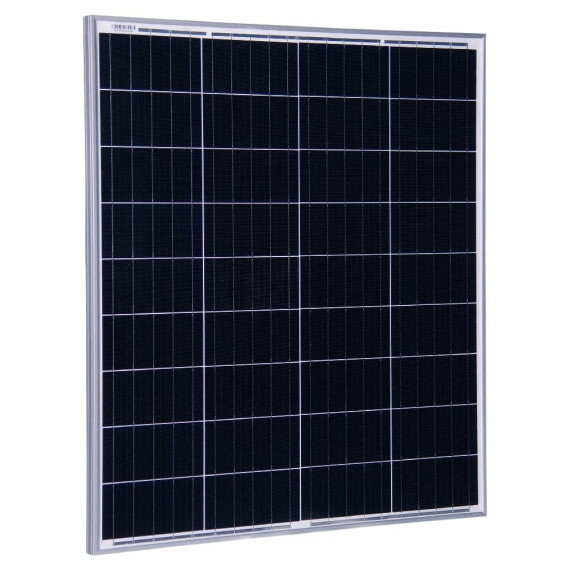

Технические характеристики Солнечной батареи Восток ФСМ 100 М3 PERC М3 моно
Фотоэлементы
- Технология Монокристалл М3
- Толщина ячейки200 мкм
- Количество ячеек36 (4х9)
- Категория качестваGrade A
Электрические параметры (STC)*
- Пиковая электрическая мощность (Pmax)100 Вт
- Толеранс+3%
- Номинальное напряжение (Unom)12 В
- Напряжение в точке максимальной мощности (Ump)20.2 В
- Ток в точке максимальной мощности (Imp)4.96 А
- Ток короткого замыкания (Isc)5.24 А
- Напряжение холостого хода (Uoc)24.7 В
- Предохранитель (Imax)15 А
- КПД элемента ФЭМ22.6 %
- Практический КПД модуля19.38 %
- *Стандартные условия измерения (STC): плотность света 1000 ВТ/м2, воздушная масса АМ=1,5, номинальная температура 25°С
Температурные коэффициенты
- NOCT* (±2°С)45±2°С
- По мощности (Pmax)-0.44 %/°С
- По напряжению (Uoc)-0.34 %/°С
- По току (Isc)0.06 %/°С
- Температура эксплуатации и хранения-40÷85°С
- *NOCT – нормальная рабочая температура солнечного модуля
Механические параметры
- Размеры модуля 770 x 670 x 30
- Вес5.5 кг
- РамаАнодированный алюминий

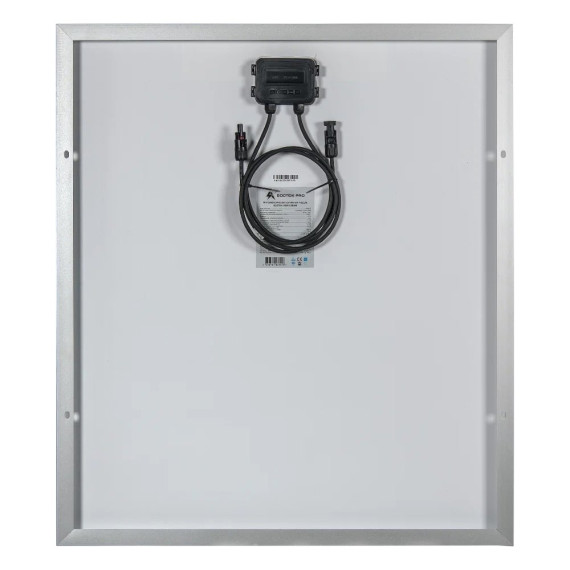

- Клеммная коробкаIP65
- КоннекторыMC4
- Длина кабеля900 мм
- Сечение кабеля4 мм²
- Количество диодов2
- Ветровая нагрузка2400 Па
ЗАКАЛЕННОЕ СТЕКЛО ТОЛЩИНОЙ 3.2 ММ
ПРОЧНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ
ЗАЩИЩЕННАЯ КОРОБКА СО СТЕПЕНЬЮ IP65
Габаритные размеры солнечной батареи Восток ФСМ 100-12 P
Схема подключения солнечной панели к контроллеру и АКБ
Производительность солнечной батареи
Максимальная выработка с солнечной панели достигается когда солнечные лучи попадают под прямым углом. Когда батарея устанавливается стационарно, желательно направиль ее максимально ЮГ. При установке на ЮГ вы максимально охватите период солнечной активности. При этом угол наклона для стационарной установке делают равным широте местности. Например для района С-Петербурга и ЛО угол солнечные батареи желательно устанавливать под углом 60° к углу горизонта.
Технология
Монокристалл
Толщина ячейки
200
мкм
Количество ячеек
36 (4x9)
Категория качества
Grade A
Электрические параметры (STC)
Мощность
100
Вт
Толеранс
+
3
%
Номинальное напряжение (Unom)
12
В
Напряжение в точке максимальной мощности (Ump)
20.2
В
Напряжение холостого хода (Uxx)
24.7
В
Ток в точке максимальной мощности (Imp)
4.96
А
Ток короткого замыкания (Ixx)
5.24
А
Максимальный номинал последовательного предохранителя
15
А
КПД элемента ФЭМ
22.6
%
КПД модуля
19.38
%
Температурные коэффициенты
По мощности (Pmax)
-0.44
% / °С
По напряжению (Uxx)
-0.34
% / °С
По току (Ixx)
0.06
% / °С
Температура эксплуатации и хранения
-40 ÷ 85
°С
Механические параметры
Размеры модуля
770 x 670 x 30
мм
Фронтальное стекло
Каленое просветленное стекло 3,2мм
Рама
Анодированый алюминий
Клеммная коробка
IP 65
Коннекторы
MC4
Длина кабеля
900
мм
Сечение кабеля
4
мм2
Количество диодов
2
Ветровая нагрузка
2400
Па
Вес, габариты
Габаритные размеры (ВхШхГ)
770 x 670 x 30
мм
Вес
5.5
кг
