Солнечные батареи Восток ФСМ 150-12 моно разработаны для эксплуатации в Российских условиях и обладают прекрасным соотношением цены и качества.
Солнечные панели Восток 150Вт монокристаллические надежны, долговечны и производительны. Просветленное, закаленное стекло и прочная анодированная алюминиевая рама обеспечивают высокий уровень прочности солнечных модулей и удобство монтажа. Благодаря жесткой конструкции они не деформируются даже в экстремальных погодных условиях.
Чаще всего солнечные панели 150 Вт используются в небольших солнечных станциях на дачах, в частных домах. Возможна установка на лодку для подзаряда аккумулятора или на крышу автодома. При производстве солнечных батарей 150Вт используются фотоэлементы самого высокого класса Grade A (высший уровень классификации качества).
По вопросам установки, подключения, эксплуатации солнечных батарей пожалуйста обратитесь за консультацией к нашим инженерам.
Задайте вопросы в WhatApp
Технические характеристики Солнечной батареи восток фсм 150-12M
Фотоэлементы
- ТехнологияМонокристалл
- Толщина ячейки180 мкм
- Количество ячеек36 (4х9)
- Категория качестваGrade A
Электрические параметры (STC)*
- Пиковая электрическая мощность (Pmax)150 Вт
- Толеранс+3%
- Номинальное напряжение (Unom)12 В
- Напряжение в точке максимальной мощности (Ump)18.3 В
- Ток в точке максимальной мощности (Imp)8.2 А
- Ток короткого замыкания (Isc)8.72 А
- Напряжение холостого хода (Uoc)22.4 В
- Предохранитель (Imax)15 А
- КПД элемента ФЭМ17.48 %
- Практический КПД модуля15.13 %
- *Стандартные условия измерения (STC): плотность света 1000 ВТ/м2, воздушная масса АМ=1,5, номинальная температура 25°С
Температурные коэффициенты
- NOCT* (±2°С)45±2°С
- По мощности (Pmax)-0,44 %/°С
- По напряжению (Uoc)-0,34 %/°С
- По току (Isc)0,06 %/°С
- Температура эксплуатации и хранения-40÷85°С
- *NOCT – нормальная рабочая температура солнечного модуля
Механические параметры
- Размеры модуля1480 х 670 х 35 мм
- Вес12 кг
- РамаАнодированный алюминий
- Клеммная коробкаIP65
- КоннекторыMC4
- Длина кабеля900 мм
- Сечение кабеля4 мм²
- Количество диодов2
- Ветровая нагрузка5400 Па
![]()
ЗАКАЛЕННОЕ СТЕКЛО ТОЛЩИНОЙ 3.2 ММ
![]()
ПРОЧНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ
![]()
ЗАЩИЩЕННАЯ КОРОБКА СО СТЕПЕНЬЮ IP65

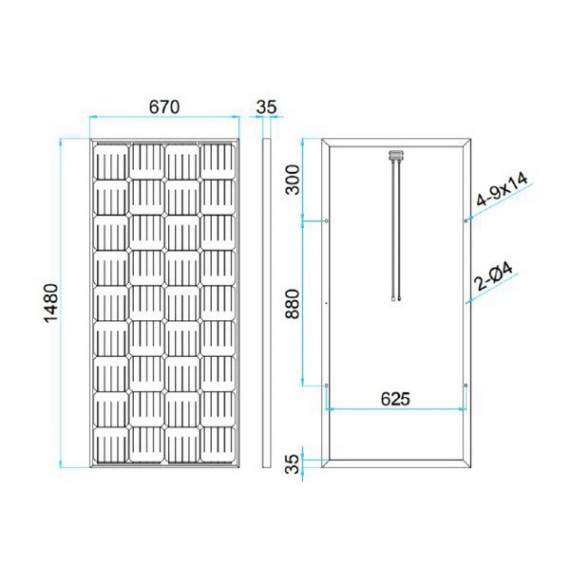

Габаритные размеры солнечной батареи Восток ФСМ 150-12 M
![]()
Схема подключения солнечной панели к контроллеру и АКБ
![]()
Производительность солнечной батареи
Максимальная выработка с солнечной панели достигается когда солнечные лучи попадают под прямым углом. Когда батарея устанавливается стационарно, желательно направиль ее максимально ЮГ. При установке на ЮГ вы максимально охватите период солнечной активности. При этом угол наклона для стационарной установке делают равным широте местности. Например для района С-Петербурга и ЛО угол солнечные батареи желательно устанавливать под углом 60° к углу горизонта.
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ: Гарантия на ФЭМ составляет 1 год, не распространяется на повреждения вызванные механическим, тепловым или иным внешним воздействием.
УСТАНОВКА: Для монтажа солнечных панелей Восток ФСМ 150-12 M рекомендуется использовать специальный Z-крепеж который можно приобрести в нашем интернет магазине. При последовательном соединении должны использоваться панели одной модели и желательно одной партии. При последовательном соединении модулей - используйте MPPT контроллеры заряда. Для максимальной эффективности работы любых солнечных батарей выбирайте оптимальный угол наклона для вашей местности, например для Санкт-Петербурга это 60°.
ОБСЛУЖИВАНИЕ: Осенние листья, снег и пыль, оседающие на лицевую часть модуля могут значительно уменьшить выработку энергии солнечной батареей. Поэтому необходимо регулярно очищать их поверхность с помощью мягкой ветоши. Недопустимо использование средств, содержащих абразивные частицы. Также периодически нужно осматривать все электрические соединения, коннекторы для исключения обрывов в цепи и коротких замыканий.
УПАКОВКА И ТРАНСПОРТИРОВКА: При транспортировке солнечных батарей в регионы России обязательна дополнительная жесткая упаковка (деревянная обрешетка или паллетный борт). За сохранность груза при отправке модулей без жесткой упаковки поставщик и транспортная компания ответственности не несут.
Спецификация на солнечную панель Восток ФСМ 12-150M (vostok-fsm-150m.pdf, 238 Kb) [Скачать]
