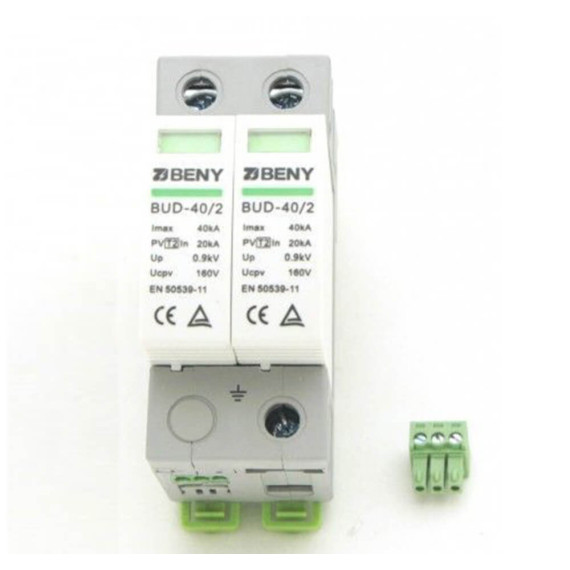

УЗИП постоянного тока BUD-40/2R DC 40kA, 160В

Молниезащита УЗИП (устройства защиты от импульсных перенапряжений) постоянного тока BUD-40/2R DC 40kA до 160В относится к варисторному типу со 2-м классом защиты. Применяется УЗИП для защиты входа контроллеров заряда, от возможного попадания молнии из цепи солнечных панелей или любыми другими приборами постоянного тока до 160 вольт.

Прибор имеет модульное исполнение и устанавливается на DIN-рейку, сами модули варисторов съемные и после срабатывания защиты подлежат замене, по принципу предохранителей. На передней части расположен индикатор показывающий состояние срабатывания (зеленый цвет - норма, красный - необходима замена модуля). Для работы устройства необходимо наличие контура заземления.

Второй класс - это защита от наведенного при непрямом ударе молнии импульса тока или перенапряжения.

Габаритные размеры УЗИП

Схема подключения УЗИП

Параметры УЗИП:

• Номинальный импульсный разрядный ток In - это пиковое значение испытательного импульса тока формы 8/20 мкс, проходящего через защитное устройство. Ток данной величины защитное устройство может выдерживать многократно.
• Максимальный импульсный разрядный ток Imax - это пиковое значение испытательного импульса тока формы 8/20 мкс, который защитное устройство может пропустить один раз и не выйти из строя.
• Импульс тока 8/20 - импульс тока с фактическим номинальным временем фронта 8 мкс и номинальным временем полупериода 20 мкс.
• Уровень защиты Up - это максимальное значение падения напряжения на УЗИП при протекании через него импульсного тока разряда. Параметр характеризует способность устройства ограничивать появляющиеся на его клеммах перенапряжения. Обычно определяется при протекании номинального импульсного разрядного тока In.
